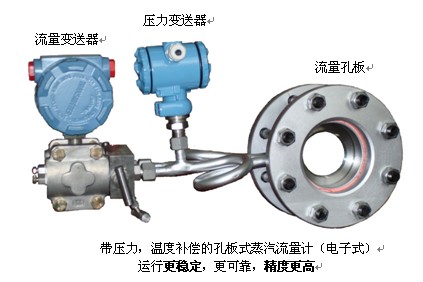

点击图片查看原图
产品概述：
HJ-LG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，HJ-LG一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
HJ-LG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，HJ-LG一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围：
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
原理及结构：
充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。
主要技术参数：
▲公称通径： DN20 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
安装说明：
▲公称通径： DN20 – DN1000
▲依据国家标准GB/T2624-93进行设计制造
▲依据国家检定规程JJG 640-94进行出厂检定
▲基本精度： ±0.5%、±1%、±1.5%
▲流量范围： ≥ 1:15
▲公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）
▲被测介质：饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质
▲被测介质温度：-10℃~+450℃
▲供电电源：智能流量积算仪220VAC， 流量变送器24VDC（由积算仪供电），
▲输出信号： 4-20mA DC或RS485通讯
▲防爆性能： 本安型ibIICT5
安装说明：
▲可水平、垂直安装，应保证管内充满液体。
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货须知：
（1）被测介质 名称
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径
▲孔板流量计前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
订货须知：
（1）被测介质 名称
（2）最大、常用、最小流量。
（3）工作压力、工作温度
（4）介质密度、粘度 （水，蒸汽，常用气体可以不提供）
（5）管道材质、内径、外径
