1前言
冶金行业中大量使用西门子公司的控制产品。我公司在冶金项目中，逐步引进了和西门子产品完全兼容、高性价比的德国VIPA公司的产品，取得了很好的效果，也提高了我公司在承接项目中的竞争力。
2系统构成
在某不锈钢连续退火机组项目中，我们使用了德国VIPA公司300V系列的控制系统，其主要配置为：
1）1个VIPAPLC315-2DP01作为中央处理器；
2）4个VIPA的200V作为远程站，其中一个远程站还插了一块VIPARS485通讯接口模块CP240-2，和四块RKC温控表通讯；
3）16台意大利EEI公司的直流传动装置用ProfibusDP通讯；
4）2台变频器用ProfibusDP通讯；
5）1台触摸屏做操作员站；
6）1台工控机做工程师站。

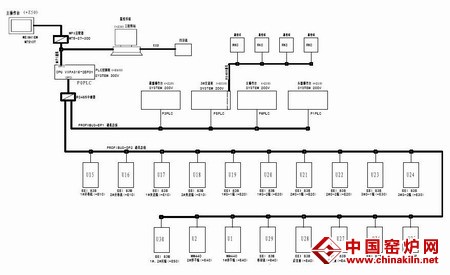

系统结构方框图如图1所示。
图1系统结构方框图
该系统在现场经过不到半个月的调试，就已进入正常生产阶段。整个控制系统从控制器到远程站都使用了VIPA公司的产品。
2.1主控站：

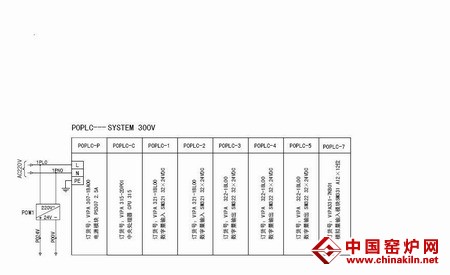

选用了VIPA315-2DP01作控制器，另外挂接了VIPA300系列的开关量输入模块VIPA321-1BL00两块、输出模块VIPA322-1BL00三块、模拟量输入模块VIPA331-7KB01一块。其排列如图2所示。
2.2四个远程站：

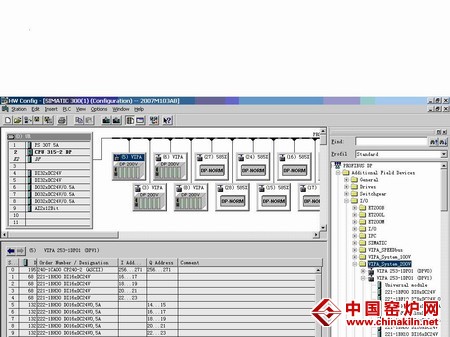

选用VIPA253-1DP01作为接口模块，分别选用了相应的VIPA200V系列的I/O模块插在不同的站上。每个站最多可插32个VIPA200V的I/O模块。组态示意图如图3所示。
其用法和西门子ET200M类似，但要安装VIPA公司提供的专用GSD文件用于Profibus组态，每个远程站最多可组32个模块，原则上功能模块在前，开关量模块在后。
2.316台意大利EEI公司的直流传动装置：
16台由我公司和意大利EEI合资公司生产的直流调速器83B（585X版）通过其选配的ProfibusDP通讯板R123挂在VIPA315-2DP01自带的DP总线接口上，实现对各电机的通讯控制。
2.42台西门子MM440变频器：
2台西门子MM440变频器和EEI的直流调速器一起挂在同一DP总线上，可通过通讯设定参数和读取变频数据。
2.51台触摸屏做操作员站：

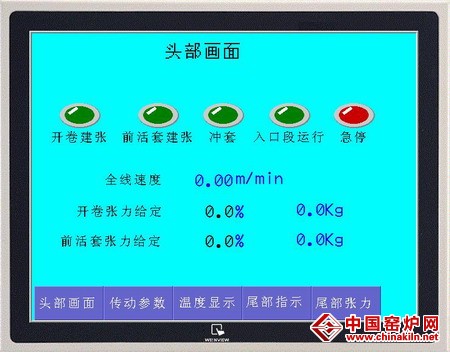

1台台湾EVIEW公司生产的彩色触摸屏MT510T作为操作员界面，通过MPI电缆与VIPA315-2DP01通讯，可在现场控制柜就地监控系统的状态，并能设定部分控制参数。
2.61台工控机做工程师站：
1台研华工控机做为工程师站，安装西门子组态软件WINCC作为人机界面，通过MPI电缆与VIPA315-2DP01通讯，全面监控整个机组的运行情况，并能及时做出修正。
3应用经验
在整个项目的调试过程中，感觉和以前用西门子控制器几乎没多少差别。使用VIPA公司的PLC，其编程平台使用西门子的STEP7V5.2以上版本，和西门子PLC的编程方法完全一致。对VIPA公司的远程模块挂DP总线，要安装VIPA公司提供的GSD文件，其用法和西门子的远程站类似。每个远程接口最多能插32个VIPA200V的模块。因此，其扩展能力很强，性价比较高。VIPA新的300SPLC都集成有一个以太网接口，可用于编程和与上位机通讯，不需要用MPI适配器，这就给调试维护带来很大的方便。
VIPAPLC内部集成了工作存储器，无需外加MMC卡即可运行，但其也带有标准MMC卡接口，可用于保存程序和数据。这样就带来了使用上的方便性和灵活性。
