我公司回转窑衬砖的锁缝砖以前有2种规格,厚度分别为主砖的3/4和2/3。2种砖配合使用可方便地锁缝,但同时也存在2个问题:一是厚度小,强度低,锁缝时楔入铁板的过程中易被挤坏而被迫挖出返工,影响砌筑进度。更为严重的是有时会出现锁缝砖被打坏而没有发现或发现了亦没有返工的情况,在窑衬中埋下隐患,大大缩减了窑衬使用周期。即使锁缝质量很好,由于薄砖加剧了薄弱环节的形成,从而影响使用周期。二是2种锁缝砖的用量非常少且没有固定的比例,增加了采购成本和管理难度,有时会因砖型不全而被迫多用铁板,影响砌筑质量。
后借鉴兄弟厂经验将锁缝砖的厚度设计成主砖的9/8,很好地解决了上述2个问题。其优点:①强度高,不易损坏。②每环最多用7块,最后所留间隙最多10mm,用很少几块铁板便可楔牢。③采购和管理方便,可适当增加采购量,应急时可作为主砖使用。

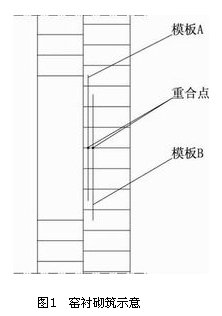

砌筑时发现这种锁缝砖在实际操作中有一定困难,不知道究竟要用几块才合适,尤其是烧成带环砌部位筒体已变形,再加火泥铺垫不一致等因素,每环的锁缝状况均不一样,都要经过反复调整才能达到满意的效果,大大增加了工作量,影响了进度。据此我们设计了锁缝模板A、B,均为弧形板,其外径等于砖衬内径。模板A上刻度为插头砖小头尺寸,共7格;模板B为主砖小头尺寸,共10格。砌筑时每环至最后约8块砖左右时开始锁缝。如图1所示,2块模板同时放在锁缝处,模板A一端刻度与上部砖平齐,模板B一端刻度与下部砖平齐。2块模板上的刻度可能会有一重合点(没有重合点时可将模板A稍向下移动几毫米至有重合点)。重合点以上砌锁缝砖,重合点以下砌主砖,一次成功,非常方便。
