①该隧道窑全长106米，共有43个温度采集点，14个温度控制区，采用开关信号控制助燃风电磁阀以此实现对烧嘴的燃烧控制。
②该窑共有76点开关量信号（39入37出），58路模拟量信号（55入，3出）。
③用三台变频器风机分别控制排烟压力，助燃压力和急冷温度，另外还有其他一些辅助控制，比如气幕，推车，抽热，缓冷控制等，并且该窑所有电机都是热备连锁。
如此多的I/O，A/D信号如果采用进口PLC及A/D模块将会给系统成本带来很大压力。如果采用原有现场仪表和计算机控制系统将会使系统的稳定性，可维护性和可操作性大打折扣。基于以上分析，控制部分采用了科威第二代现场总线产品,选用了10台科威自产的第二代现场总线模块,分别是2台40点开关量PLC EASY-M2416R，5台24点混合型PLC EASY –M0808R-A44NB和2台热电偶型AD1216A模块，一台 0-10V型AD1216模块。由于CAN总线技术及嵌入式PLC芯片组技术的应用,系统中的10台设备既能集中控制又能分散协作，主PLC除处理CAN 网络通讯及与上位PC机通讯外还与另外一台40点EASY-M2416 PLC一起处理开关量信号。整个系统的运行状态通过人机界面（HITECH PW3261）监视，同时预留了中控PC接口。

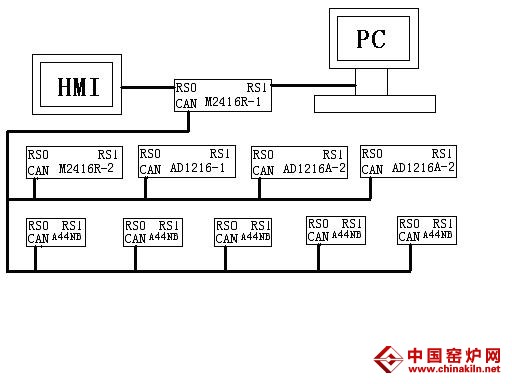

控制系统框图如下：
2.科威EASY-M0808-A44NB混和型PLC在系统中的应用
系统中采用了五台科威混和型PLC，其基本参数为16点开关量I/O（8I，8O），8点模拟量A /D，4AI（0-55mv）,4DO(0-20ma)其中四台用来控制14组控温区，每一组控温区分别对应有1路K,S或者B分度热电偶mv AD输入信号，两路燃气阀正，反转开关量输出信号。另外一台混合型PLC控制三台变频器 ,即两路排烟、助燃压力,一路急冷温度.系统中EASY-M0808- A44NB的输入信号有两类：热电偶0-50MV温度信号和0-20MA，量程-50—0KPA，0-50KPA压力信号。所有模拟量输入后经过PID运算，输出信号分别为每路燃气阀正反转开关量信号和4-20MA变频器控制信号。由上可知这五台混合型PLC的输入，输出信号类型多样，既有K，S，B分度热电偶mv信号，也有不同量程的压力ma信号，既有开关量，也有模拟量输出信号。下面就来介绍这款产品对以上信号的适应及控制功能的实现。
由于EASY –M0808R-A44NB是建立在高速CAN总线和公司自主研发的嵌入式PLC芯片组技术的应用基础之上，所以产品除了具有 CAN总线连网功能外还具有梯形图编程设置功能。产品在底层编程设计时留有功能函数接口和系统控制字，用户可以结合自己工艺及设备要求通过对输入输出口串并联电阻及用梯形图编程来设置AI，DO为0-10V，4-20ma等标准信号，从而可以适应大多数传感器，执行器的输入输出要求。对于该窑温度控制，由于可以输入各通道分度号及温度---毫伏非线性表使得EASY-A44NB不仅适用常见的K，S，B分度热电偶，也可适用于其他一些不常用分度热电偶，比如T分度等。对于该窑压力信号通过对零点，量程设置及调用线性转换程序也满足了其不同量程的输入，输出要求。
结合梯形图PID及顺控，功能指令使得这台混合型PLC在各类型，各量程的模拟量信号控制中大显身手，并且其价格只相当于一台控制仪表，从而可以向下兼容覆盖部分控制仪表市场，增加了其广泛实用性和性价比 。据调查在一款控制产品上集成如此多的功能在国内市场尚属空白。
