1 范围
本标准规定了建筑卫生陶瓷的分类、术语和定义。
本标准适用于建筑卫生陶瓷的设计、生产、质量检验、贸易、科学研究、教学等领域。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 3810.2 陶瓷砖试验方法 第2部分:尺寸和表面质量的检验
GB/T 4100 陶瓷砖
GB 6952 卫生陶瓷
3 分类
建筑卫生陶瓷分为建筑陶瓷和卫生陶瓷两大类。
建筑陶瓷分为陶瓷砖(包括各类室内、室外、墙面、地面用陶瓷砖、陶瓷板、陶瓷马赛克、防静电陶瓷砖、广场砖)、建筑琉璃制品、微晶玻璃陶瓷复合砖、陶瓷烧结透水砖、建筑幕墙用陶瓷板等。
3.1 建筑陶瓷的分类
3.1.1 按成型方法分类
挤压砖(板、瓦、块)
干压砖(板、瓦、块)
用其他方法成型的砖(板、瓦、块)
3.1.2 按吸水率(E)分类
低吸水率砖(板、瓦、块)
中吸水率砖(板、瓦、块)
高吸水率砖(板、瓦、块)
3.1.3 按用途分类
内墙砖(板、块)
外墙砖(板、块)
地砖(板、块)
天花板砖(板、块)
阶梯砖(板、块)
游泳池砖
广场砖
配件砖
屋面瓦
其他用途砖(板、块)
3.2 卫生陶瓷的分类
3.2.1 按材料性质分类
瓷质卫生陶瓷
炻质卫生陶瓷
陶质卫生陶瓷
3.2.2 按品种分类
坐便器
洗面器
小便器
蹲便器
净身器
洗涤槽
水箱
小件卫生陶瓷
4 产品术语和定义
4.1
建筑陶瓷 building ceramic，architectural ceramic
由粘土、长石和石英为主要原料，经成型、烧成等工艺处理，用于装饰、构建与保护建筑物、构筑物的板状或块状陶瓷制品。
4.1.1
陶瓷砖ceramic tile
由粘土、长石和石英为主要原料制造的用于覆盖墙面和地面的板状或块状建筑陶瓷制品。
4.1.2
瓷质砖(板) porcelain tile, porcelain board
吸水率(E)不超过0.5%的陶瓷砖(板)。
4.1.3
炻瓷砖 stoneware porcelain tile
吸水率(E)大于0.5%，不超过3%的陶瓷砖。
4.1.4
细炻砖fine stoneware tile
吸水率(E)大于3%，不超过6%的陶瓷砖。
4.1.5
炻质砖 stoneware tile
吸水率(E)大于6%，不超过10%的陶瓷砖。
4.1.6
陶质砖(板) fine earthenware tile, fine earthenware board
吸水率(E)大于10%的陶瓷砖(板)。
4.1.7
挤出砖 extruded tile
将可塑性坯料以挤压方式成型生产的陶瓷砖。
4.1.8
干压砖(压制砖)dry-pressed tile，powered-pressed tile，dust-pressed tile
将混合好的粉料经压制成型的陶瓷砖。
4.1.9
内墙砖 interior wall tile
用于装饰与保护建筑物内墙的陶瓷砖。
4.1.10
外墙砖 exterior wall tile
用于装饰与保护建筑物外墙的陶瓷砖。
4.1.11
室内地砖 indoor floor tile
用于装饰与保护建筑物内部地面的陶瓷砖。
4.1.12
室外地砖 outdoor ground tile
用于装饰与保护室外构筑物地面的陶瓷砖。
4.1.13
有釉砖 glazed tile
正面施釉的陶瓷砖。
4.1.14
无釉砖 unglazed tile
不施釉的陶瓷砖。
4.1.15
平面装饰砖 pattern tile
正面呈现平面花纹图案的陶瓷砖。
4.1.16
立体装饰砖 stereoscopic tile
正面呈凹凸纹样的陶瓷砖。
4.1.17
马赛克(陶瓷锦砖)ceramic mosaic，mosaic ceramic tile
用于装饰与保护建筑物地面及墙面的由多块小砖(表面面积不大于55cm2)拼贴成联使用的陶
瓷砖。
4.1.18
广场砖 plaza pave stone
用于铺砌广场及道路的陶瓷砖。
4.1.19
陶瓷配件 trimmers
用于铺砌建筑物墙脚、拐角等特殊装修部位的陶瓷件。
4.1.20
抛光砖 polished tile
经过机械研磨、抛光，表面呈镜面光泽的陶瓷砖。
4.1.21
劈离砖 split tile
由挤出法成型为两块背面相连的砖坯，经烧成后敲击分离而成的陶瓷砖。
4.1.22
透水砖 water-permeable brick
含有大量通透性空隙且具有较大水渗透性能的陶瓷砖。
4.1.23
低吸水率砖low water absorption tile
吸水率不大于3%的陶瓷砖(E≤3%)。
4.1.24
中吸水率砖 middle water absorption tile
吸水率大于3%但小于10%的陶瓷砖(3%
4.1.25
高吸水率砖high water absorption tile
吸水率大于10%的陶瓷砖(E>10%)。
4.1.26
陶瓷板 ceramic board
由粘土和其他无机非金属材料经成形、高温烧成等生产工艺制成的板状陶瓷制品。
4.1.27
炻质板 stoneware board
吸水率(E)大于0.5%，不超过10%的陶瓷板。
4.2
建筑琉璃制品 building terra-cotta
吸水率不大于12%的瓦类、脊瓦类、饰件类有釉陶瓷制品。
4.3
微晶玻璃陶瓷复合砖 glass-ceramics & ceramic combined tile
将微晶玻璃熔块粒施于陶瓷坯体表面，经高温烧结和晶化处理，使微晶玻璃面层和陶瓷基体复合
而成的建筑装饰面材料。
4.4
卫生陶瓷ceramic sanitary ware，china sanitary ware
由粘土、长石和石英为主要原料，经混练、成型、高温烧制而成用做卫生设施的有釉陶瓷制品。
4.4.1
瓷质卫生陶瓷vitreous sanitary ware
吸水率≤0.5%的有釉陶瓷制品。
4.4.2
炻质卫生陶瓷stoneware sanitary ware
0.5%<吸水率≤8.0%的有釉陶瓷制品。
4.4.3
陶质卫生陶瓷earthen sanitary ware
8.0%<吸水率≤15.0%的有釉陶瓷制品。
4.4.4
洁具fixture
带有配件，具备使用功能的卫生陶瓷。
4.4.5
洁具配件fittings
与卫生陶瓷配套使用的部件。如水箱配件、冲洗阀、坐圈和盖、水嘴、软管及排水配件等。
4.4.6
便器 wc pan
用于承纳并冲走人体排泄物的卫生陶瓷。按排泄口部位，有下排污、侧排污和后排污之分。
4.4.6.1
蹲便器squatting pan
使用时以人体取蹲式为特点的便器。分为无遮挡和有遮挡;其结构有存水弯和无存水弯。
4.4.6.1.1
挂箱式蹲便器wall-hang cistern squatting pan
水箱挂装在墙面上的蹲便器。
4.4.6.1.2
冲洗阀式蹲便器flushing valve squatting pan
借冲洗阀水的冲力直接将污物排出的蹲便器。
4.4.6.2
节水型蹲便器water-saving squatting pan
用水量不大于8L的蹲便器。
4.4.6.3
坐便器pedestal pan, sitting wc pan
使用时以人体取坐式为特点的便器。按冲洗方式分有冲落式、虹吸式等。
4.4.6.3.1
冲落式坐便器wash-down pedestal pan
借冲洗水的冲力直接将污物排出的便器。其主要特点是在冲水排污过程中在坐便器排污通道中只形成正压，没有负压。
4.4.6.3.2
虹吸式坐便器 siphon pedestal pan
主要借冲洗水在排水道所形成的虹吸作用将污物排出的便器。冲洗时正压对排污起配合作用。
4.4.6.4
节水型坐便器 water-saving pedestal pan
用水量不大于6L的坐便器。
4.4.7
连体式坐便器 one-piece pedestal pan
与水箱为一体的坐便器。
4.4.8
分体式坐便器 seated cistern pedestal pan
冲水装置与陶瓷便器分离的坐便器。
4.4.9
落地式坐便器 floor-type pedestal pan
安放在地面上的坐便器。
4.4.10
壁挂式坐便器 wall-hang pedestal pan
挂装在墙面上的坐便器。
4.4.11
挂箱式坐便器 wall-hang cistern pedestal pan
水箱挂装在墙面上的坐便器。
4.4.12
水箱 cistern，tank
与便器配套，用以盛装冲洗水的容器。
4.4.13
壁挂式水箱 wall-hang cistern
挂装于墙壁上的水箱。
4.4.14
坐箱式水箱 seated cistern
安放在陶瓷便器上的水箱。
4.4.15
隐藏式水箱 hidden cistern
安装在隐蔽工程内部的水箱。
4.4.16
小便器 urinal
专供小便使用的卫生陶瓷。
4.4.16.1
壁挂式小便器 wall-hang urinal
挂装于墙壁上的小便器。
4.4.16.2
落地式小便器 floor-standing urinal
落地式安装的小便器。
4.4.16.3
节水型小便器 water-saving urinal
用水量不大于3L的小便器。
4.4.17
洗面器 lavatory
供洗脸、洗手用的卫生陶瓷。有悬挂式、立柱式和台式。
4.4.17.1
壁挂式洗面器 wall-hang lavatory
安装于墙面或托架上的洗面器。
4.4.17.2
立柱式洗面器 pedestal lavatory
下方带有承重立柱的洗面器。
4.4.17.3
台式洗面器 vanity lavatory
与台板组合在一起的洗面器。
4.17.4.4
柜式洗面器 cupboard lavatory
与柜组合在一起的洗面器。
4.4.18
净身器 bidet
带有喷洗的供水系统和排水系统,洗涤人体排泄器官的卫生陶瓷。
4.4.18.1
落地式净身器 floor-type bidet
安放在地面的净身器。
4.4.18.2
壁挂式净身器 wall-hang bidet
挂装于墙壁上的净身器。
4.4.19
洗手盆 hand-rinse basin
专供洗手用的有釉陶瓷质卫生设备。
4.4.20
洗涤槽 sink
承纳洗涤用水,用以洗涤物件的槽形有釉陶瓷质卫生设备。
4.4.21
存水弯 trap
具有水封功能的有釉陶瓷质排污管道。
4.4.22
小件卫生陶瓷 sanitary assembly articles
供卫生间配套的有釉陶瓷质器件。
4.4.23
冲水装置 flushing device
连接在供水管道和便器之间的以水为介质实现便器冲洗排污功能的开关装置。
4.4.24
重力冲水装置 flush tank, gravity-type tank
能储存一定量的水，开启时依靠水的自重产生冲洗作用的冲水装置。
4.4.25
压力冲水装置 pressurized flushing device
利用供水水压形成冲水压力的装置。
5 产品部位术语和定义
5.1
坯体 body
构成制品的陶瓷质主体。
5.2
釉 glaze
经配制加工后，施于坯体表面经熔融后形成的玻璃层或玻璃与晶体混合层起遮盖或装饰作用的物料。
5.3
底釉 engobed glaze
施于陶瓷坯体与釉料之间，起遮盖或装饰作用，烧成后不完全玻化或玻化的釉料。
5.4
正面 front surface
铺贴后可看到的表面。
5.5
背面 back surface
砖体铺贴或安装时其与墙面或地面相连接的表面。
5.6
侧面 side surface
与正面和背面相连接的表面。
5.7
抛光面 polished surface
陶瓷砖烧制后经机械研磨、抛光使砖产生镜面光泽的表面。
5.8
正面边 front side edge
正面与侧面所交接的棱边。
5.9
正面角 front side angle
相邻两正面边的夹角。
5.10
间隔凸缘 spacer lug
带有凸缘的砖，便于使沿直线铺贴的两块砖之间的接缝宽度不超过规定的要求(为施工而特意制造的)。如图1所示

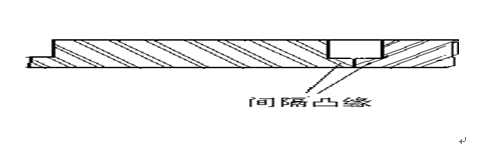

图1 间隔凸缘示意图
5.11
可见面 visual surface
设定卫生设备安装后，容易看见的表面。
5.12
洗净面 washable surface
卫生设备使用时，在设计上水能冲洗到的可见面。
5.13
隐蔽面 concealed surface
卫生设备可见面以外的表面。
5.14
安装面 mounting surface
卫生设备与墙、地或其它配件接触的部位。
5.15
遮挡 fender
蹲便器前部高出的部位。
5.16
圈 rim
便器上部的空心边圈。
5.17
排污道 trap way
便器内污物排出的通道。
5.18
隐蔽溢水道 concealed spillway
与溢水孔相连的溢水暗道。
5.19
进水口 water inlet
冲洗水的进入口。
5.20
排水口 outlet
卫生器的去水口。
5.21
排污口 sewage draining exit
便器的污物排出口。
5.22
承口 upward socket
存水弯上与便器排污口相连的内径扩大的端部。
5.23
插口 downward socket
存水弯插入配套件承口内的部位。
5.24
溢水孔 overflow hole
为控制最高水位而设置的与隐蔽溢水道相连的孔眼。
5.25
泄水孔 spilled water hole
与隐蔽溢水道和排水口相连、泄出溢流水的孔眼。
5.26
安装孔 installing hole
卫生设备上用于固定本身或安装配件的孔眼。
5.27
安装孔平面 installing hole surface
保证配套件能正常安装的平面。
5.28
布水眼 rim hole
分配冲洗水的孔眼。
5.29
喷射孔 jet hole
在坐便器水封下,喷射道的出水孔。
5.30
溢流水位 flood level
当洁具排水口关闭或堵塞时，洁具内发生溢流时的水位。
5.31
临界水位(C/L ) critical level
冲水装置因重力作用或负压作用而流回至供水管道内的最低水位。
5.32
挡水堰 weir
便器排水道内控制水位的部位。
6 缺陷术语和定义
6.1
变形 deform
制品呈现不符合设计规定的形状。
6.2
坯裂 split
出现在坯体上的裂纹。
6.3
釉裂 crazing
仅在釉层上出现微细裂纹，坯体并未开裂。
6.4
裂纹 crack
坯、釉开裂而形成的纹状缺陷。
6.5
风裂 dunt
产品在窑炉冷却阶段和冷却后产生的裂纹。
6.6
缺釉 glaze-peels
坯体釉层局部无釉。
6.7
缩釉 crawling
釉层聚集卷缩致使坯体局部无釉。
6.8
釉泡 glaze bubble
釉面出现的开口或闭口气泡。
6.9
波纹 waviness ripple
釉面呈波浪纹样。
6.10
釉缕 excess glaze
釉面突起的釉条或釉滴。
6.11
桔釉 orange-peel
釉面似桔皮状，光泽较差。
6.12
釉粘 glaze sticking
有釉制品在烧成时相互粘接或与窑具粘连而造成的缺陷。
6.13
针孔 pin prick
釉面上呈现的针刺状小孔(也称毛孔)。
6.14
棕眼 pin hole
穿透釉面的小孔眼。
6.15
斑点 speck
制品表面呈现的异色污点。
6.16
剥边 edge peeling
产品边缘出现条状或小块状剥落。
6.17
磕碰 chip
产品因碰击致使局部残缺。
6.18
夹层 lamination
坯体内部出现层状裂纹或分离。
6.19
色差 color difference
同件或同套产品正面呈现的色泽差异。
6.20
色斑 discolourtion
产品表面呈现不应有的异色斑点。
6.21
坯粉 body refuse
产品烧成后粘附在正面的粉料屑。
6.22
落脏 burr
产品烧成后粘附在正面的异物。
6.23
花斑 color spot
产品正面呈现的块状异色斑。
6.24
烟熏 smoked glaze
在烧成过程中因烟气的影响使产品正面呈现灰、褐色或使釉面部分乃至全部失光。
6.25
坯泡 blister
釉下坯体凸起的空心泡。
6.26
坑包 projection
尺寸不大于6mm的凹凸面。
6.27
麻点 pit
产品正面呈现的凹陷小坑。
6.28
熔洞 fusion hole
易熔物熔融使产品正面形成的孔洞。
6.29
漏抛 omission from polishing
产品的应抛光部位局部未抛光。
6.30
抛痕 polished trace
产品的抛光面出现磨具擦划的痕迹。
6.31
中心弯曲 center curvature
产品正面的中心部位上凸或下凹。
6.32
边缘弯曲 edge curvature
产品的边缘部位上凸或下凹。
6.33
侧面弯曲 side curvature
产品的侧面外凸或内凹。
6.34
翘曲 warping
产品的一个平面点偏离由另三个角所组成的平面。
6.35
楔形 wedging
产品正面平行边的长度不一致。
6.36
角度偏差 angle deviation
产品的角度偏离设计规定的程度。
6.37
孔眼圆度 aperture circularity
孔眼最大半径与最小半径之差。
6.38
孔隙 porosity
陶瓷坯体中存在的孤立或连续的空洞。
7 功能名称术语和定义
7.1
冲洗功能 washing function
用规定水量将便器内污物排出并将便器冲洗干净以及污水更换的能力。
7.2
水封功能 water seal resistance
便器内储存一定量水，封闭上下通道以达到隔臭的功能。
7.3
水封回复 trap seal restoration
便器冲水过程中，供水重新填充到存水弯排污管道，达到水封深度的能力
7.4
抗菌功能 antibacterial
陶瓷表面所具有的阻止细菌在表面生长的能力。
7.5
便器用水量 water consumption
便器在一个冲水周期所用的水量。
8 其它术语和定义
8.1
名义尺寸 nominal size
用于统称产品规格的尺寸。
8.2
工作尺寸(W) work size , manufacturing size
按制造结果确定的尺寸。
8.3
实际尺寸(又名产品尺寸) actual size
按照GB/T 3810.2中规定的方法测得的尺寸。
8.4
配合尺寸(C) coordinating size
产品与产品间相互连接的尺寸，即工作尺寸与相邻产品间隔连接宽度之和。
8.5
尺寸描述 description of size (见图2、图3)
配合尺寸(C)=工作尺寸(W)+连接宽度(J)
工作尺寸(W)=可见面(a)、(b)和厚度(d)的尺寸

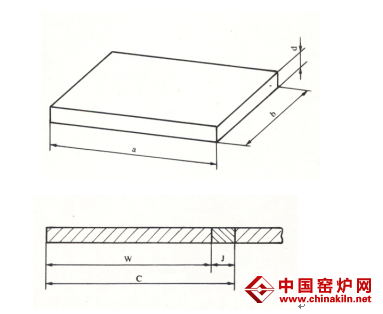

图2 砖的尺寸
装配尺寸(C)=工作尺寸(W)+连接宽度(J)
工作尺寸(W)=可见面(a)、(b)和厚度(d)的尺寸
8.6
模数尺寸 modular size
模数尺寸包括尺寸为M(1M=100 mm)、2M、3M和5M以及它们的倍数或分数为基数的砖，
不包括表面积小于9 000 mm2的砖。
8.7
非模数尺寸 non-modular size
不以模数M为基数的尺寸
8.8
公差 tolerance
规定的实际测量尺寸偏离设计尺寸的允许范围。
8.9
背纹 back side pattern
产品背面凸起或凹陷的图纹。
8.10
吸水率(E)water absorption
干燥的单位质量的产品达到水饱和时所吸收的水的质量，用质量百分数表示。
8.11
产品类别 product group
由特定的工艺(如干压或挤压)生产，且吸水率在预定范围内的产品。
8.12
产品系列 family in a product group
性能检相同的一类产品。
8.13
铺贴衬材 mounted tile underlay
为了便于铺贴，粘贴在砖背面的板状、网状或其他类似形状的辅助材料。
8.14
表贴 face-mounted underlay
在砖表面粘贴铺贴衬材。施工完成后应取掉该衬材。
8.15
背贴 back-mounted underlay
在砖背面粘贴铺贴衬材。施工时应嵌埋该衬材。
8.16
线路 interval adjacent rows within sheet
一联砖内行间的空隙。
8.17
联长 edge length of sheet
每联砖的边长。
8.18
标准面 pottery square
产品正面边长为50mm的正方形面。
8.19
冲水周期 flush cycle
启动冲洗装置完成一次冲水并准备好进行第二次冲水的完整过程。
8.20 水封 seal water
便器内储存的用于封闭上下通道以达到隔臭功能的一定量水。
8.21 水封深度 seal height
从水封水表面到水道入口最高点的垂直距离。
8.22
水封表面面积 water surface area
坐便器中的水处于静止状态时水的表面面积。
8.23
排污口安装距 sewage draining exit installing size
下排式便器排污口中心至完成墙的距离;后排式便器排污口中心至完成地面的距离。
8.24
建筑卫生陶瓷产品综合能耗
comprehensive energy consumption of building and sanitary ceramics
建筑卫生陶瓷生产全部过程中，用于生产实际消耗的各种能源总量。包括生产系统、辅助生产系
统和附属生产系统的各种能源消耗量和损失量，不包括基建、技改等项目建设消耗的、生产界区内回收用的和向外输出的能源量。
8.25
建筑卫生陶瓷单位产品综合能耗
comprehensive energy consumption per unit product of building and sanitary ceramics
以单位合格品产量表示的建筑卫生陶瓷产品综合能耗，其中包括生产直接消耗的能源总量，以及
分摊到该产品辅助生产系统、附属生产系统能耗量和体系内的能源损失量等间接消耗的能源量。
8.26
建筑卫生陶瓷生产界区 production area of building and sanitary ceramics
从原料、釉料、煤、油、气等原材料和能源，经计量进入工序开始，到成品建筑卫生陶瓷计量入库和辅助生产系统、附属生产系统的整个建筑卫生陶瓷产品生产过程。由生产系统工艺装置、辅助生产系统和附属生产系统设施三部分用能组成。
8.27
弹性限度 springiness limit
从陶瓷板试样背面施压，测得压力棒刚接触试样到试样断裂时压力棒的行程距离。
